Мобильная сварочная кабина «Скрин ШС» 2600х2600х2000 мм, цвет красный

Мобильная сварочная кабина «Скрин ШС» 2600 × 2600 × 2000 мм предназначена для быстрой организации мест сварки и удобной работы.

Легкая кабина, на промышленных роликах, без поперечных оснований, вход без порога. Все 4 колеса кабины «Скрин ШС» имеют тормоза для надежной фиксации кабинки вокруг неподвижного изделия. Отсутствие поперечных оснований увеличивает внутреннее пространство кабины и позволяет персоналу перемещаться без спотыканий о выпирающие в сторону конструкции. Отсутствие порога обеспечивает возможность транспортировки изделий вовнутрь на тележках.

Размер 2600 × 2600 × 2000 мм следует читать как Длина × Ширина × Высота, мм.

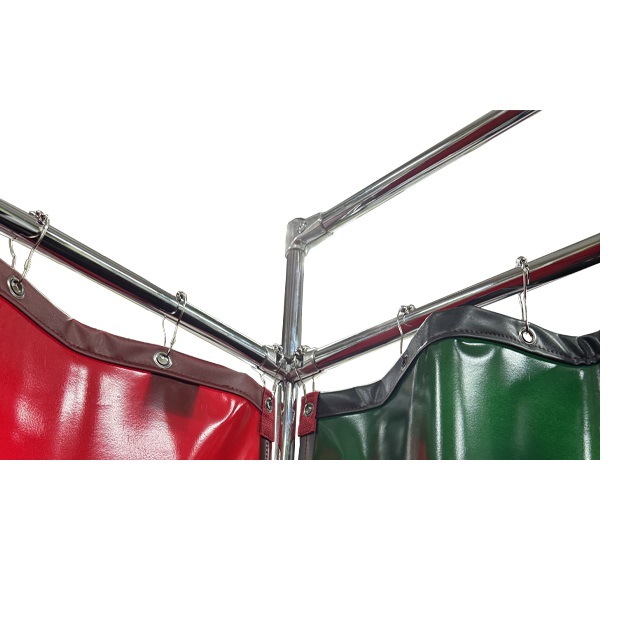

Мобильная сварочная кабина состоит из легких тонкостенных, хромированных труб, собранных в раму при помощи зажимных узлов, на всех четырех сторонах закреплены сварочные шторы «Скрин ШС».

Кабина оснащена колесиками, которые позволяют устанавливать мобильный сварочный пост в любом месте цеха, перемещая кабину прямо на конструкцию, на которой необходимо производить сварочные работы.

Монтаж

Нестационарная сварочная кабина поставляется в разобранном виде: имеет компактные габаритные размеры, благодаря чему обеспечивается невысокая стоимость перевозки в транспортных компаниях.

Монтаж необходимо производить в соответствии с прилагаемой инструкцией.

Сначала собираются передняя и задняя часть рамы, а после этого с помощью крепежных узлов — боковые части рамы.

После сборки каркаса навешиваются сварочные шторы.

Применение

Мобильное сварочное ограждение «Скрин ШС» со сварочными шторами «Скрин ШС» предназначено для организации сварочного производства. Мобильный сварочный пост защищает сварщиков и других рабочих от ультрафиолетового и инфракрасного излучений, а также от других вредных воздействий сварочного производства. Мобильный сварочный пост позволяет создавать микроклимат, защищая сварочную ванну от сквозняков. За счет магнитов на боковых частях штор обеспечивается плотное смыкание штор между собой и плотное примыкание к раме.

Кабину можно дооснастить прозрачной крышей для создания чистой зоны, необходимой для качественной TIG сварки цветных металлов в обычных производственных помещениях.

Конструкция мобильной сварочной кабины «Скрин ШС» 2600 × 2600 × 2000 мм

Каркас

1. Стойка 2000 мм, с роликом диаметром 50 мм — 2 шт. Труба хромированная Ø25 × 1.0 мм.
2. Стойка 2400 мм, с роликом диаметром 50 мм — 2 шт. Труба хромированная Ø25 × 1.0 мм.
3. Поперечины верхние 2600 мм – 8 шт. Труба хромированная Ø25 × 1.0 мм.
4. Фиксатор 3х труб – 6 шт. Материал: литейный силумин.
5. Фиксатор 2х труб – 4 шт. Материал: литейный силумин.
6. Держатель троса — 4 шт. Материал: литейный силумин.
7. Фиксатор троса — 4 шт. Материал: сталь.
8. Трос диаметр 3 мм – 2 шт. Материал: сталь, ПВХ.

ПВХ сварочные шторы шириной 1400 × 0,4 мм

Цвет: красный для ручной дуговой сварки, полуавтоматической в среде защитных газов (СО2), полуавтоматической в смеси газов, автоматической сварки, газовой сварки и резки.

Цвет: темно-зеленый для ручной дуговой сварки, аргонодуговой сварки, полуавтоматической сварки в среде защитных газов (СО2), полуавтоматической в смеси газов, автоматической сварки, газовой сварки и резки, плазменной сварки.

Хранение

Все комплектующие сварочной кабины являются быстросъемными. Их удобно складировать, и они не занимают много места в случае, если производственные площади требуется освободить.

Особенности

• Безопасная конструкция.
• Возможность быстрой компоновки сварочных кабинок.
• Мобильность конструкции.
• Простота эксплуатации.
• Легкая установка сварочных штор.

Характеристики конструкции

• Поворотные колеса Ø 50 мм с тормозом — 4 шт.
• Хромированная рама имеет тонкостенные трубы Ø25 мм.
• Легкие сварочные ПВХ шторы с магнитами толщиной 0,4 мм и подшипниковыми карабинами крепления.

Эксплуатация

• Не допускать повреждения роликов открытым огнем или интенсивным нагревом.
• Аккуратно передвигать сварочный пост на неровных неоднородных полах.
• Избегать загрязнения маслом или смазкой.
• Небезопасно наступать на экран.
• Балки применимы только для использования легких ПВХ штор, а не для тяжелых изделий, которые перегружают профиль и колесики.

Состав

• Трубы, профили из углеродистой стали с хромовым покрытием.
• Не содержат токсичных деталей.
• Не содержат легковоспламеняющихся деталей.

Гарантийный срок: 12 месяцев
