Сварочный экран «Скрин ЭП Моно» 2020х2000 мм, ПВХ (ISO 25980): толщина 2 мм, ролики поворотные Ø50 мм - 2 шт, ролики поворотные с тормозом Ø50 мм - 2 шт, цвет светло-зеленый

Мобильный сварочный экран «Скрин ЭП Моно» предназначен для ограждения зон сварки на любом сварочном производстве.

Версия с защитными полосовыми завесами 300×2 мм длиной 1900 мм, перекрытие 60 мм (40%).

Цена указана за модель экрана «Скрин ЭП Моно» 2020х2000 мм, ПВХ (ISO 25980): толщина 2 мм, ролики поворотные Ø50 мм - 2 шт,
ролики поворотные с тормозом Ø50 мм - 2шт, цвет светло-зеленый

Технические характеристики на пленку Extruflex (которую используем для производства экранов СКРИН ЭП МОНО):

Пропускание света (прозрачность), %≤13
Твердость по Шору, шкала типа А: 80
Стойкость к разрыву: 18 Н/мм²
Термическая проводимость, Вт/(м·K): 0,16
Температура разрыва от холода, °C-25
Температура использования (мин), °C -15
Температура использования (макс), °C +50
Температура размягчения (Вика), °C +50
Теплоемкость, кДж 1,6
Уменьшение интенсивности звука, дБ >35
Огнеупорность: Да
Удлинение при разрыве: 300 %
Остаточное удлинение после разрыва: 62 %
Способность отпугивать насекомых (завод по производству пищевых продуктов, тропические зоны): Нет
Плотность, г/см³: 1,25 - 1,30
Стойкость к истиранию: 55 Н/мм²
Защита от УФ/ИК излучения: Да

Компания ООО «НТ-Сварка» разработала и запустила в производство сварочные экраны с полосовыми завесами шириной 2 и 3 метра.

Наши экраны подходят под любое сварочное производство. Мобильные сварочные экраны «Скрин ЭП Моно» можно стыковать между собой, создавая отдельные зоны сварки.

Легкие, маневренные, удобные в эксплуатации сварочные экраны «Скрин ЭП Моно» дают возможность быстро и недорого ограничивать любое сварочное производство.
Легкий монтаж
Экраны поставляются в разобранном виде, но сборка и монтаж очень просты. Сначала собирается металлический каркас, а после этого с помощью крепежа монтируются ПВХ полосы.

Уникальность

На протяжении многих лет похожую продукцию на российский рынок поставляла нидерландская компания Cepro. Мы не копируем чужие модели, мы создаем свое. Мы не используем сложные узлы, все максимально легко и просто.

Главной особенностью защитного экрана «Скрин ЭП Моно» является возможность выставить ножки основания под любым углом, фиксация осуществляется с шагом 45° по кругу. Обычно ножки у других экранов жестко фиксированы.

Экран свободно перемещается в любом направлении, ролики можно поворачивать на 360°. Экран можно зафиксировать в одном положении, используя тормозную опцию на двух роликах.

Применение

«Скрин ЭП Моно» с полосовыми ПВХ завесами (как правило, ширина 300 мм, толщина 2 мм) предназначен для организации мобильных сварочных постов для защиты рабочих от ультрафиолетового и инфракрасного излучений, а также от других вредных воздействий сварочного производства.

Такой экран может применяться как отдельно, так и совместно с другими экранами, создавая различные конфигурации сварочных постов. Экраны изготавливаются шириной 2 и 3 метра. Стыкуя экраны между собой, можно создать длинномерное ограждение.

Организация зоны сварки с выходом на место выполнения сварочных работ.
Организация мобильных сварочных постов (кабинки, участки) для одного сварщика, для такого поста потребуется четыре экрана.
Организация зоны сварки с защитой с двух сторон. Экраны устанавливаются под углом 90°.
Организация длинномерных ограждений.

Конструкция экрана «Скрин ЭП Моно»

Каркас экрана

1. Стойка 1950 мм - 2 шт, поперечины 1960 мм – 2 шт. Квадратная труба 30×1.5 мм, сталь 20.
2. Нижние опоры 980 мм – 2 шт. Квадратная труба 30×1.5 мм, сталь 20.
3. Окраска каркаса и опор порошковой краской RAL 6005 (зеленый мох).
4. Поворот нижней опоры на любой градус позволяет быстро составлять мобильные ограждения любой длины и сопрягать углы этих ограждений без щелей.

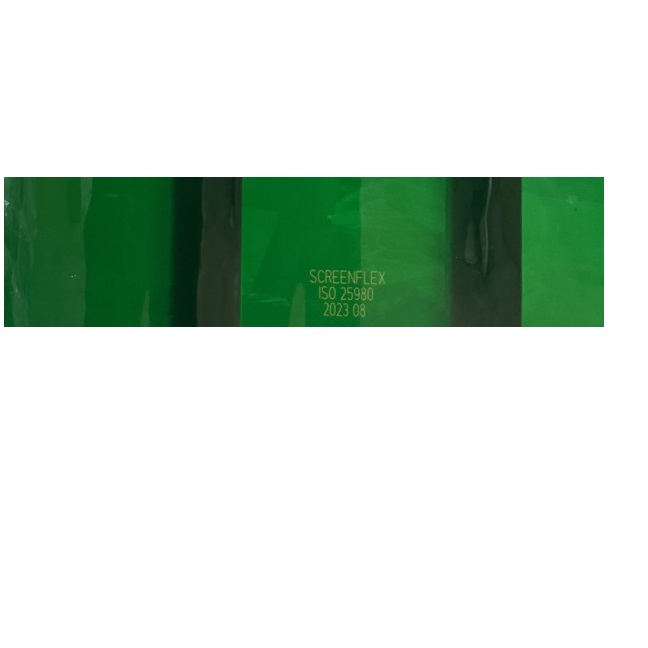

ПВХ полосы (ламели) шириной 300×2 мм
Цвет: красный для ручной дуговой сварки, полуавтоматической в среде защитных газов (СО2), полуавтоматической в смеси газов, автоматической сварки, газовой сварки и резки.

Цвет: светло-зеленый для ручной дуговой сварки, полуавтоматической сварки в среде защитных газов (СО2), полуавтоматической в смеси газов, автоматической сварки, газовой сварки и резки.

Цвет: темно-зеленый для ручной дуговой сварки, аргонодуговой сварки, полуавтоматической сварки в среде защитных газов (СО2), полуавтоматической в смеси газов, автоматической сварки, газовой сварки и резки, плазменной сварки.

Монтажные планки для крепления ПВХ полос
ПВХ полосы крепятся к поперечине экрана с помощью монтажных пластин и крепежа.

Сварочный экран «Скрин ЭП Моно» поставляется в двух вариантах

1. С четырьмя поворотными колесами диаметром 50 мм, два из которых оснащены тормозом.

2. Без колесных опор.

Хранение

Экраны удобно хранить, если они не нужны в данный момент на производстве. Собираются они без демонтажа отдельных деталей. Экраны можно сложить в любом свободном месте в цеху.

Если экраны нужно использовать вновь, они быстро раскладываются и устанавливаются на месте проведения сварочных работ.

Особенности

• Рассчитаны для работы в тяжелых условиях сварочного производства.
• Безопасная облегчённая конструкция.
• Возможность быстрой компоновки сварочных кабинок.
• Мобильность конструкции.
• Простота эксплуатации.
• Легкий монтаж ПВХ полос.

Характеристики конструкции

• 4 поворотных колеса Ø 50 мм, два из которых оснащены тормозом.
• Рама имеет порошковое покрытие, цвет RAL 6005 (зеленый мох).
• Перекладина из прямоугольного профиля 30×1.5 мм.
• Стойки из прямоугольного профиля 30×1.5 мм.
• Полосы длиной 300 толщиной 2 мм.
• Перекрытие полос 60 мм (40%).

Эксплуатация

• Покрытие и поверхность протектора роликов могут быть повреждены открытым огнем или интенсивным нагревом.
• Существует вероятность, что экран застрянет на неровных полах.
• Не допускать загрязнения маслом или смазкой мобильных постов.
• Колеса необходимо проверять на наличие загрязнений, чтобы избежать неисправностей.
• Небезопасно наступать на экран.
• Балки применимы только для использования полос ПВХ, а не для тяжелых изделий, которые перегружают профиль и колесики.
• Не рекомендуется для подъемных операций.
• Крепеж необходимо периодически проверять перед сборкой.

Состав

• Трубы, профили из углеродистой стали с порошковым покрытием.
• Не содержат токсичных деталей.
• Не содержат легковоспламеняющихся деталей.
• Не содержат электрических деталей.
